ETP液压刀柄产品矩阵技术说明

型号体系概览

本系列包含以下型号：

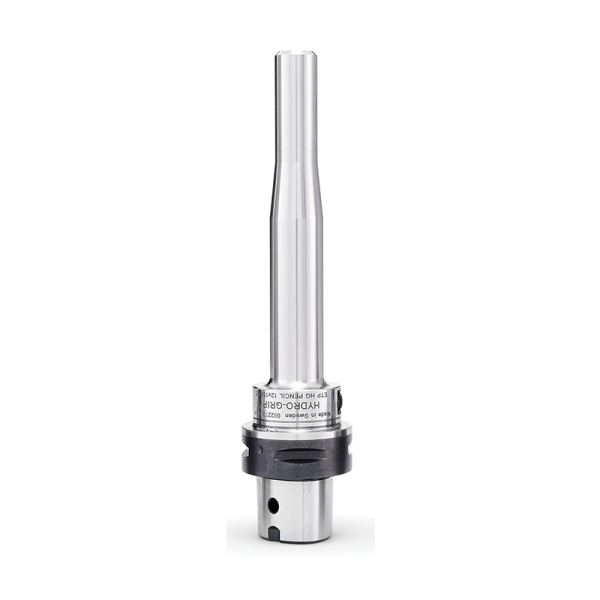

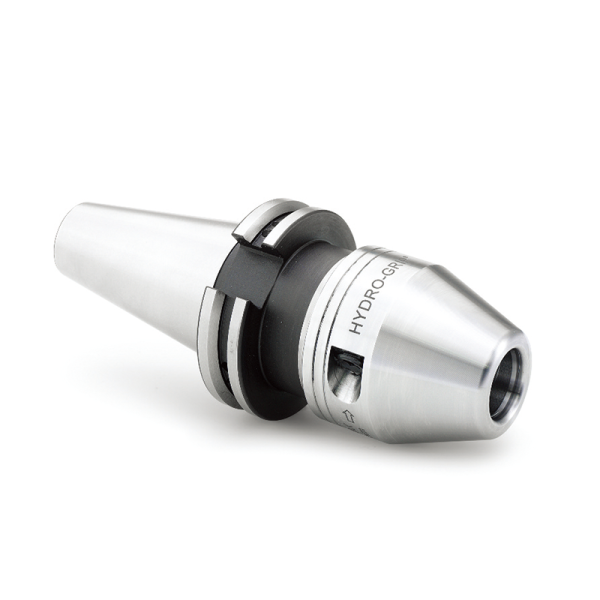

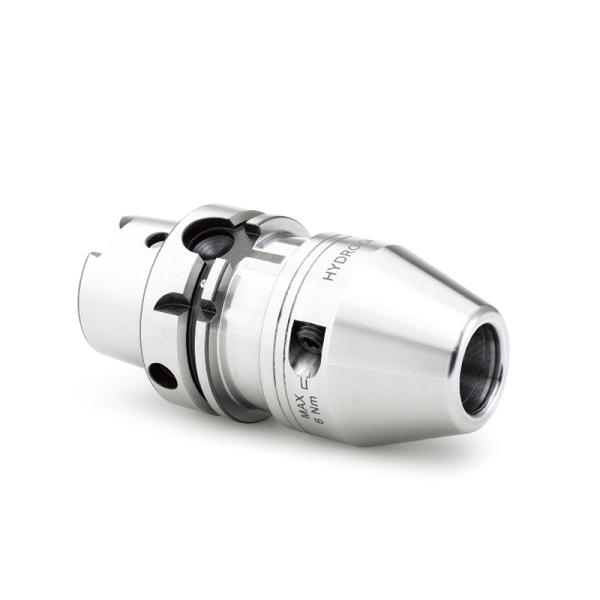

金属切削型ETP HYDRO-GRIP® 液压刀柄提供细长型（笔形）、重载切削型及磨刀机三种结构形式。该组型号适配金属切削、模具制造及精密零件加工场景，提供高稳定性夹持功能。

通用ER筒夹适配型ETP ECOGRIP™ ER将机械锁紧方式升级为液压锁紧机制。该型号适配现有ER筒夹系统，提供精度可调的夹持方案。

定制化扩展型可根据用户具体工况需求进行特殊定制的液压刀柄变体。该类型号适配非标准刀具尺寸或特殊工艺要求。

关键参数说明

夹紧力：液压刀柄通过液压介质对刀具柄部施加的径向压紧力，单位为牛顿（N），该参数决定刀具在切削过程中的抗拔出能力与同轴度稳定性。

笔形造型适配深度：细长型液压刀柄可进入的大腔体深度，单位为毫米（mm），该参数影响深腔零件加工干涉状态。

液压锁紧精度调节范围：ETP ECOGRIP™ ER型号支持的夹持精度微调幅度，表征为跳动量公差（单位：微米，μm）。

| 型号分类 | 夹紧力范围 | 适配刀柄直径 | 锁紧方式 | 精度调节能力 ||---------|-----------|------------|---------|------------|| 细长型（笔形） | 高稳定性夹持 | 适配深腔加工 | 液压 | 支持微调 || 重载切削型 | 强夹紧力 | 适配标准刀柄 | 液压 | 支持微调 || 磨刀机 | 夹持 | 适配磨削工艺 | 液压 | 支持微调 || ECOGRIP™ ER | 可调夹紧力 | 兼容ER筒夹标准 | 液压 | 高精度可调 |

注：具体参数值需根据定制需求与母公司ETP Transmission AB技术规格书确认。

安装适配逻辑

与刀具系统的配合关系ETP HYDRO-GRIP® 液压刀柄可与瑞典SANDVIK Coromant集团刀具系统共同使用，自90年代初已建立全球战略合作。细长型（笔形）适用于深腔零件加工，重载切削型适用于大余量切削工况，磨刀机适用于刀具刃磨设备。

ER筒夹系统升级适配ETP ECOGRIP™ ER型号需配合现有ER筒夹机械接口安装，将原有螺母锁紧机制替换为液压锁紧机制。该型号适用于需要提升夹持精度且保留现有刀柄接口的设备。

液压连接方式所有液压刀柄型号支持径向与轴向两种液压泵连接方式，适用于狭小操作空间。可通过改变安装压力调整可传递的扭矩。

定制型号适配范围定制化扩展型需根据用户提供的刀具尺寸、加工工艺参数及设备接口规格进行专项设计，适配非标准工况。

资料支持路径

产品技术规格书（PDF）适用型号：ETP HYDRO-GRIP® 液压刀柄（细长型、重载切削型、磨刀机型）、ETP ECOGRIP™ ER。可下载完整技术参数与尺寸图纸。

安装指导文档（PDF）适用型号：ETP HYDRO-GRIP® 液压刀柄、ETP ECOGRIP™ ER。可下载液压连接操作步骤、扭矩调节方法及安装注意事项。

应用案例说明（PDF）适用场景：金属切削、模具制造、精密零件加工。包含瑞典SANDVIK Coromant集团应用案例，可下载实施效果数据。

定制化需求提交表适用型号：定制化扩展型。可下载需求采集表格，需填写刀具尺寸、工艺参数及设备接口规格后提交技术团队评估。

联系渠道技术咨询电话：150 2665 3822 / 136 8186 3226 / 150 0195 2238技术支持邮箱：alita.liu@etp.se / carson.chen@etp.se / mandy.qiu@etp.se联系人：Carson Chen / Alita Liu / Mandy Qiu地址：上海市浦东新区浙桥路289弄2号704室
