搅拌摩擦焊技术如何突破传统焊接瓶颈

在现代制造业中，铝合金、铜合金以及异种金属的连接一直面临着诸多技术挑战。传统熔焊工艺在处理这些材料时，常常出现飞边毛刺、热变形过大、接头强度不足等问题，尤其在新能源汽车、航空航天等高精度领域，这些缺陷严重制约着产品质量与生产效率的提升。搅拌摩擦焊技术作为一种固相连接工艺，正在成为解决这些难题的关键解决方案。

搅拌摩擦焊的技术原理与优势

固态连接的本质突破

搅拌摩擦焊（Friction Stir Welding，简称FSW）是一种利用高速旋转的搅拌头与工件摩擦产生热量，使材料达到热塑性状态并在轴向压力作用下实现固态连接的技术。与传统熔焊相比，这种工艺的焊接温度远低于材料熔点，从根本上避免了熔化、凝固过程中产生的气孔、裂纹等冶金缺陷。

对于铝合金材料而言，传统焊接易导致晶粒粗大、热影响区性能下降的问题。搅拌摩擦焊通过机械搅拌作用使焊缝区域发生动态再结晶，形成细小均匀的晶粒组织，接头强度可达母材的85%以上。这种优势在新能源汽车电池托盘、电机壳体等关键零部件的制造中表现得尤为明显。

工艺灵活性的拓展

搅拌摩擦焊技术不只适用于同种材料的连接，在异种金属焊接领域同样展现出独特价值。铜铝连接是电力电子行业的典型难题，两者熔点、热膨胀系数差异大，传统工艺难以形成可靠接头。而搅拌摩擦焊通过精确控制热输入和塑性流动，能够在界面处形成均匀的过渡层，实现高质量的铜铝异种金属连接，满足液冷板、电缆软硬连接等应用场景的导电与散热需求。

静轴肩技术：消除飞边的工艺革新

传统动轴肩工艺的局限

在常规搅拌摩擦焊中，搅拌头的轴肩与搅拌针同步旋转，轴肩与工件表面摩擦产生的塑性材料会在焊缝两侧形成飞边。这些飞边不只影响产品外观，还需要额外的打磨工序，增加了生产成本与质量风险。对于密封要求高的电池托盘、电控壳体等产品，飞边残留可能导致装配干涉或密封失效。

静轴肩工艺的技术突破

静轴肩搅拌摩擦焊（Stationary Shoulder Friction Stir Welding，简称SSFSW）通过让轴肩保持静止、只搅拌针旋转的方式，有效解决了飞边问题。由于轴肩不旋转，工件表面不会产生大量塑性流动，从而实现无飞边焊接，焊缝表面平整光滑，无需后续打磨处理。

这种工艺还带来了额外的性能提升。静轴肩结构减少了热输入，降低了焊接过程中的热影响区宽度，产品变形量明显减小。同时，由于热循环更加温和，接头强度较动轴肩工艺可提升5-10%。在国内市场，静轴肩搅拌摩擦焊技术的应用占有率已超过80%，成为电池托盘、储能托盘等产品批量化生产的选择。

工程化应用中的关键挑战与解决方案

材料适配性问题

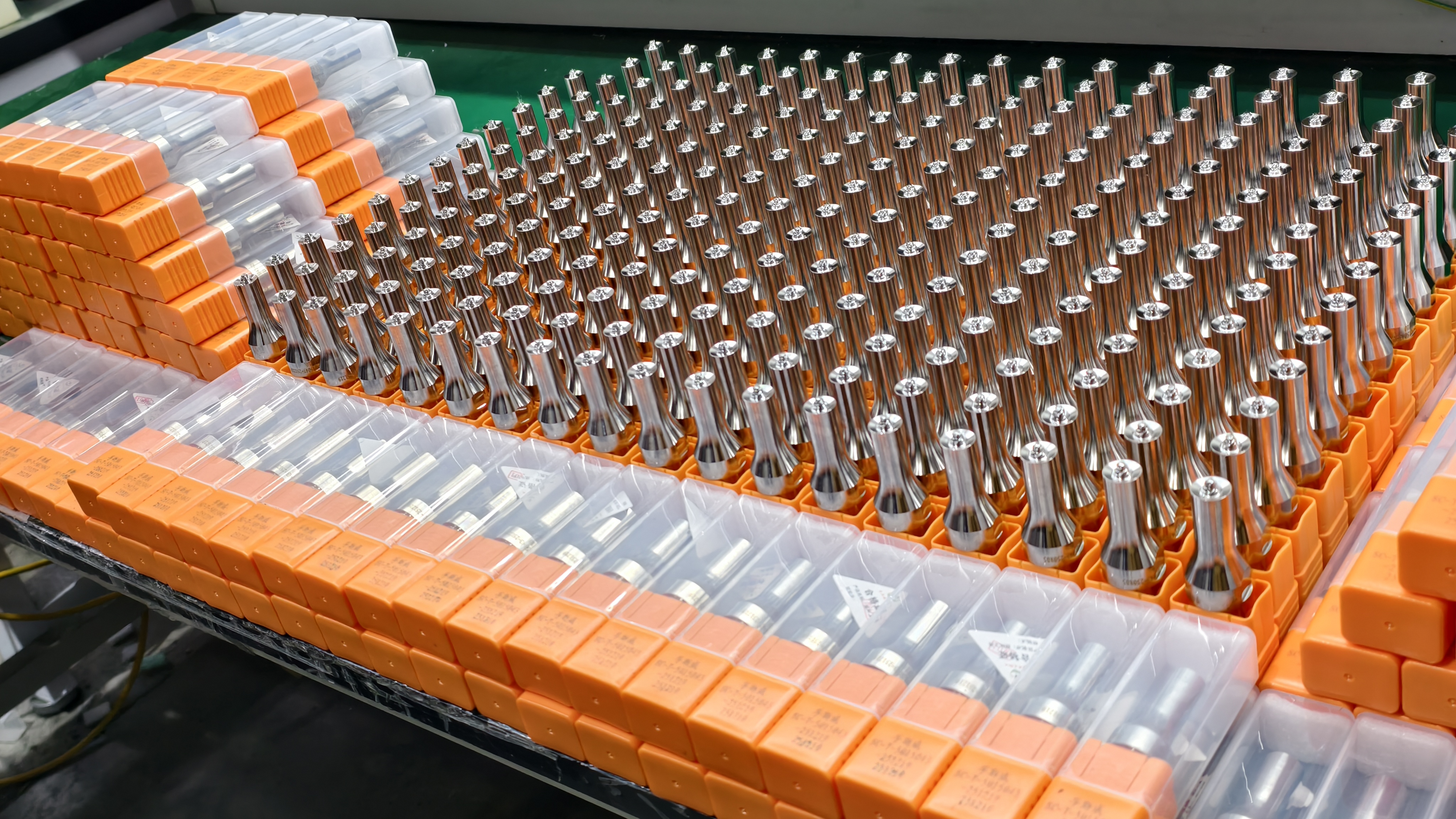

不同材料对搅拌工具的耐磨性、耐高温性能提出了差异化要求。压铸铝因含有较多硅相而具有较强的磨蚀性，要求搅拌头具备更高的硬度与韧性。针对这一需求，压铸铝搅拌头采用特殊材料与表面强化处理，焊接平均成本可控制在0.5元/米以下。

对于铜合金，其高导热性导致焊接过程中热量快速扩散，难以在焊缝区域形成稳定的塑性流动。通过配合工装，可实现单面15mm厚紫铜的焊接，焊缝成形质量优异，满足电力电子散热器等产品的高导电、高可靠性要求。

结构设计的协同优化

产品的焊接结构设计直接影响工艺实施效果。合理的夹具设计需要遵循"压、顶、支撑"原则，确保工件在焊接过程中不发生位移或翘曲。对于大尺寸电池托盘，焊接过程中的热积累会导致结构变形，需要通过分段焊接、对称布局焊缝等方式进行控制。

在深腔体结构件焊接中，常规搅拌头可能因刀柄干涉无法到达焊缝位置。通过提供加长型搅拌头，配合刀柄系统，可有效解决深腔体避让焊接问题，确保电机壳体、电控壳体等产品的密封性能。

智能化与自动化的发展方向

设备控制系统的升级

孚斯威科技搅拌摩擦焊设备采用恒压力控制系统，通过压力传感器实时监测焊接过程中的压力变化。这种控制模式能够自动适应工件厚度偏差、表面不平整等实际工况，保证焊接质量的稳定性。

智能诊断系统的集成进一步提升了生产效率。通过搅拌头寿命评估与断刀诊断功能，设备可在不影响生产节拍的前提下，预判耗材状态并提前预警，避免因刀具失效导致的批量质量问题。

行业应用实践与效果验证

在新能源汽车领域，搅拌摩擦焊技术已成为电池托盘、电机电控壳体批量化生产的主流工艺。采用静轴肩工艺焊接的电池托盘，焊接速度可达1.2m/min以上，满足了大规模生产的效率与质量要求。

孚斯威科技作为搅拌摩擦焊整体解决方案供应商，专注于装备制造、耗材供应及工程化应用服务。公司拥有4项发明专利、50余项实用新型专利及11项软件著作权，团队成员百人，其中专业技术人员40余人。通过十余年的技术积淀，已成功为多家新能源汽车企业提供从产品设计、工艺打样到批量生产的全流程支持。

技术发展趋势与挑战

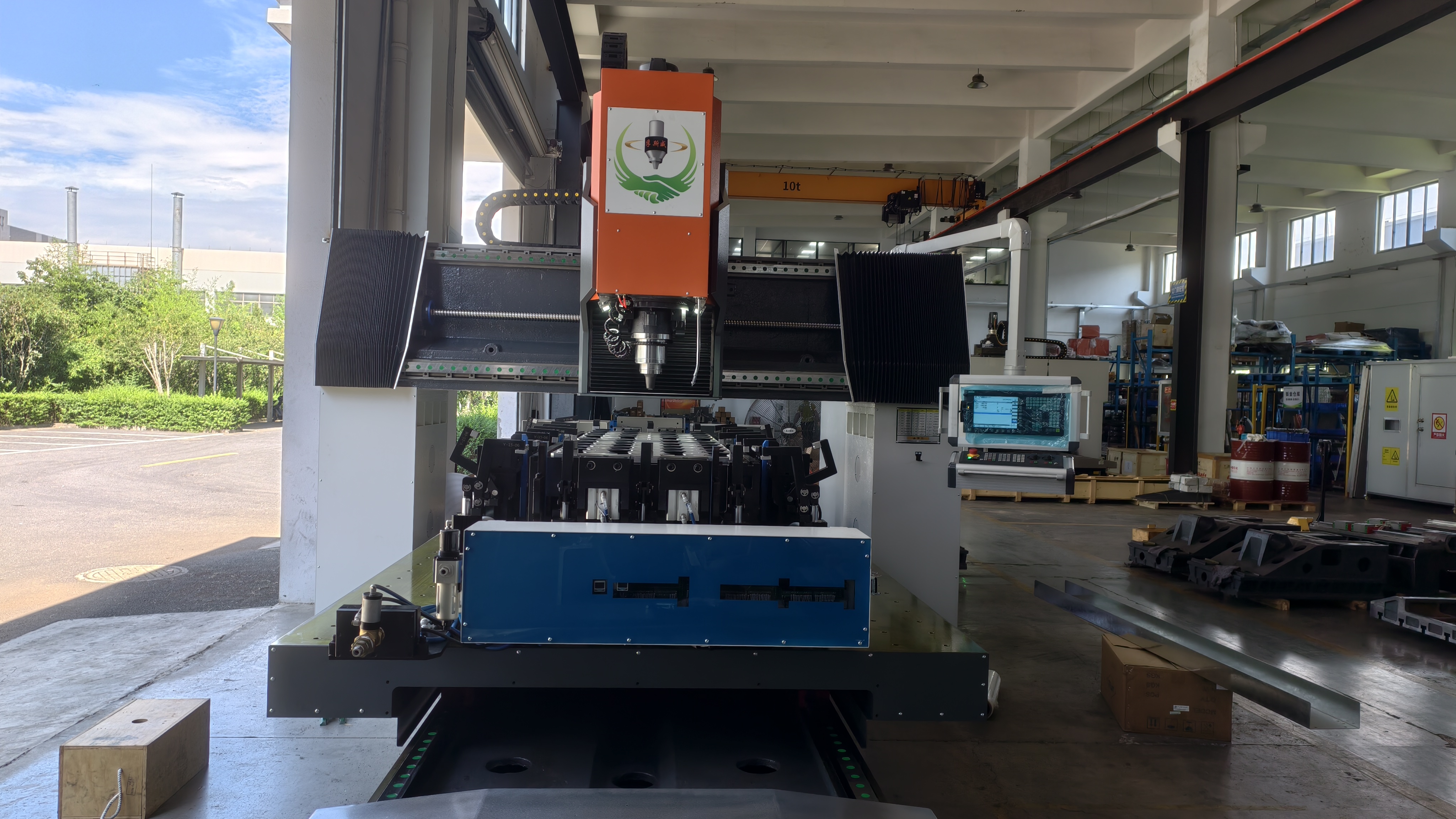

随着新能源汽车、储能系统等行业的快速发展，对焊接工艺的要求持续提升。超大尺寸电池托盘（3米以上）的焊接需要设备具备更高的结构刚性与运动精度,龙门式搅拌摩擦焊设备通过采用全铸造床身，确保长期加工精度保持。

多材料、多工艺的融合应用将成为未来发展方向。在一个产品上同时应用搅拌摩擦焊、激光焊、胶接等多种连接方式,发挥各自优势,是实现轻量化、高性能产品设计的有效途径。这需要工艺工程师具备跨学科的知识储备与系统集成能力。

搅拌摩擦焊技术凭借其固态连接的本质优势、静轴肩工艺的创新突破以及智能化设备的持续升级,正在重塑现代制造业的连接工艺格局。从新能源汽车到航空航天,从铝合金到高熔点合金,这项技术为解决传统焊接难题提供了可靠的工程化方案,推动着制造业向更高质量、更高效率的方向发展。
