在电力配网系统中,电缆故障的定位与预警长期以来都是运维领域的“老大难”问题。今天,凯铭诺科技将为大家揭秘:我们研发的电缆故障预警与精确定位装置的关键技术,以及该装置如何实现电缆故障预警与定位,为电力系统的可靠运行筑起了一道智能防线。

一、行波测距:故障定位的“核心算法引擎”

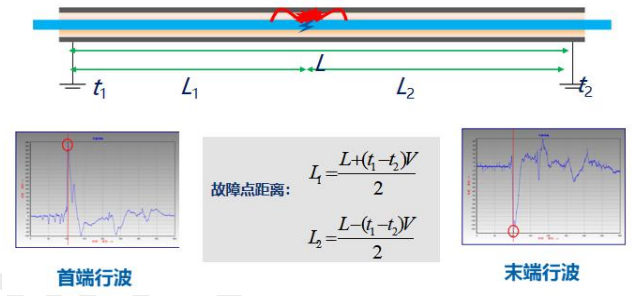

电缆故障定位的核心在于行波测距技术。当电缆线路发生故障时,故障点会产生突变电压,进而激发行波(电磁波)在电缆线路中以接近光速的速度向两端传播。凯铭诺科技的装置正是利用这一物理特性,通过双端行波测距原理实现故障点的精准定位。 假设两个监测点之间的区间长度为L,故障发生在两点之间的A点,行波从故障点传播到监测点1的时间为t1,传播到监测点2的时间为t2,行波在电缆中的传播速度为V,则故障点距监测点1的距离L1和距监测点2的距离L2可通过公式精确计算

这套算法的精度依托于GPS/北斗时钟的超高同步性(时钟误差<20ns),确保了时间差的测量精准度,最终实现定位精度≤(0.5%L + 5)米的行业领先水平。

二、多维度传感:故障信号的“精密捕捉网”

电缆故障预警与精确定位装置的传感组件采用一体式卡设计,兼具工频电流传感和行波电流传感功能,且对电缆无任何物理性伤害。

1.工频电流传感器范围覆盖0~600A,可实时监测线路负荷电流;

2.行波电流采样率高达1~10MHz,采样范围10mA~1000A,能精准捕捉故障瞬间的高频行波信号;

3.接地电流采样范围0~300A,为接地故障选线提供数据支撑。

这种“高频+工频+接地”的多维度传感架构,让装置既能监测电缆的日常运行负荷,又能在故障发生时第一时间捕捉到行波信号,为后续的故障诊断提供了“全维度证据链”。

三、智能算法:故障诊断的“AI大脑”

凯铭诺电缆故障预警与定位装置的“智能大脑”集成了故障选线、区段定位、精准定位、故障预警四大核心算法功能:

(一)故障选线:

通过比对同一母线上各线路的行波电流幅值和极性,精准判断故障线路,适用于变电站、配电室、开闭所等复杂电网拓扑;

(二)区段定位:

结合故障监测终端的初始行波极性,快速锁定故障区间;

(三)精准定位:

基于双端行波测距原理,融合线路参数和行波传播特性,实现各类短路故障和接地故障的米级定位;

(四)故障预警:

通过分析行波的“消弧、暂态、行波”特征,预判电缆绝缘劣化趋势,提前30天以上发出预警。 这套算法的诊断成功率≥98%,接地保护选段准确率≥99%,精准定位准确率≥98%,远超行业平均水平。

四、高集成硬件:稳定运行的“坚固载体”

装置的监测主机采用模块化设计,集成CPU模块、高速数据采集模块、通讯模块、时钟模块和电源模块,体积小、集成度高,可安装于变电所或环网柜内的屏柜中。

1.供电方式支持AC220V(需现场提供电源);

2.通信采用4G/5G网络,支持101/104协议,确保数据实时上送;

3.信息安全层面采用“硬加密+APN”双重防护,杜绝数据泄露风险;

4.工作环境温度范围-40℃~+70℃,温度监测覆盖-50~100℃,能适应各类极端工况。

结语

在电力设备智能化升级的浪潮中,凯铭诺科技的电缆故障预警与精确定位装置以行波技术为核心,融合多传感、智能算法与高集成硬件,为电缆故障治理提供了解决方案,其技术突破不仅提升了单套装置的故障处置能力,更推动了整个电力配网运维向 “预防性、精准化” 的质变跨越。
