深圳市万代智控电子技术有限公司近期推出的触摸单片机新产品——WTC85NS02系列触摸MCU。

万代WTC85NS02系列触摸MCU是基于1T 8051 内核的8位微控制器。通常情况下,此系列触摸MCU的运行速度可比传统的8051 芯片快10倍,性能更加提升。该系列触摸单片机内置8K Flash程序存储器,可多次重复编程的特性,给用户开发带来了极大的方便。

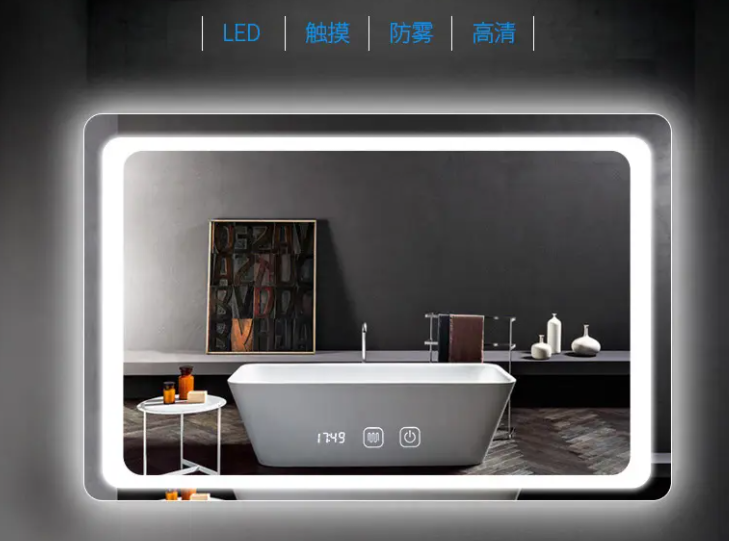

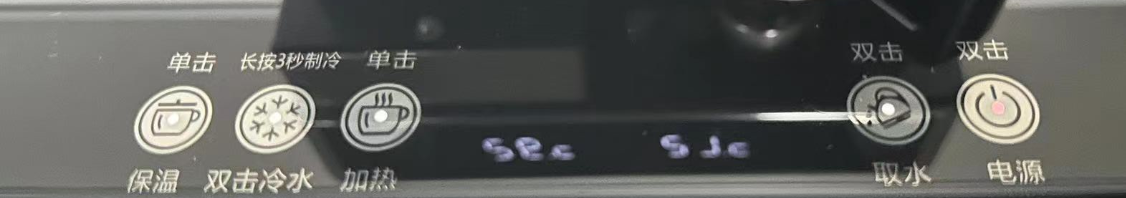

WTC85NS02系列触摸MCU不仅保留了传统8051 芯片的基本特性,还集成了Touch Key、16 Bit PWM、5Bit DAC、UART、I²C、RGB_LED级联控制器以及低电压检测(LVD)等多个功能模块。WTC85NS02系列触摸MCU支持IDLE、STOP和低速运行三种省电模式以适应不同功耗要求的应用。该系列触摸单片机强大的功能及抗干扰性能使其可广泛应用于各种家用照明、家用音响触摸控制、家电触摸控制、蓝牙音箱、台灯和浴室镜灯、景观及氛围灯带产品中。

万代触摸MCU的基本特性

内核 CPU:1T 8051, 最高速度比传统 8051 快 10 倍

兼容 8051 指令集, 双DPTR 工作模式

存储器 Flash: 8K 字节,支持多次重复擦写

Flash 可划分为程序空间和数据空间,数据空间可用于存储掉电需要保存数据,类EEPROM使用

RAM:256 字节内部 RAM,512 字节外部 RAM

工作电压 工作电压:1.8 - 5.5V 宽电压工作范围

时钟系统 内置低速 RC 振荡器:131KHz

内置高速 RC 振荡器:16MHz,精度为±1%(3.3V@25℃)

TMC 功能 时钟源为内置低速 RC 振荡器,中断时间zui小单位为 512 个低速 RC 振荡器时钟周期。

可配置中断时间为 1-256 个zui小单位时间。

中断系统 7 个有效中断源

两级中断优先级,支持中断嵌套

5 个外部中断源,3 个外部中断可配置任意信号引脚作为中断输入脚

定时器 3 个 16 位通用定时器: 定时器 0,定时器 1,定时器 2

通用输入输出口(GPIO) zui多支持 14 个GPIO 口

支持推挽、开漏、强上拉、弱上拉、强下拉、弱下拉、高阻模式

推挽模式下可设置不同驱动强度和翻转速度

触摸按键(Touch Key)内置触摸感应控制器

万代触摸MCU支持 11 触摸通道

内置稳压,可有效抑制电源低频干扰

强抗干扰性,符合EMC(CS)标准

支持触摸省电模式

PWM 支持 6 通道PWM,在 16 位范围内可任意配置周期和占空比

支持可直接输出内部时钟功能

支持PWM 中断

支持单线级联LED 驱动

低电压检测(LVD) 可配置电压检测范围 1.7 - 4.8V

可设置低电压复位或中断

可选择检测VDD 电压或引脚输入电压

DAC 功能 支持两路 5Bit DAC 输出,每路可配置 32 档输出电压

复位模式 芯片支持多种复位源:硬复位,软复位,看门狗复位,低电压检测复位,上电/掉电复位

看门狗 27 位看门狗定时器,16 位调节精度,可配置看门狗复位或中断

通用串行接口(UART) 支持 1 个UART 接口

支持 1 字节接收缓存

触摸MCU I2C 接口 内置 1 路I2C 接口,支持主从模式,支持标准/快速/高速模式

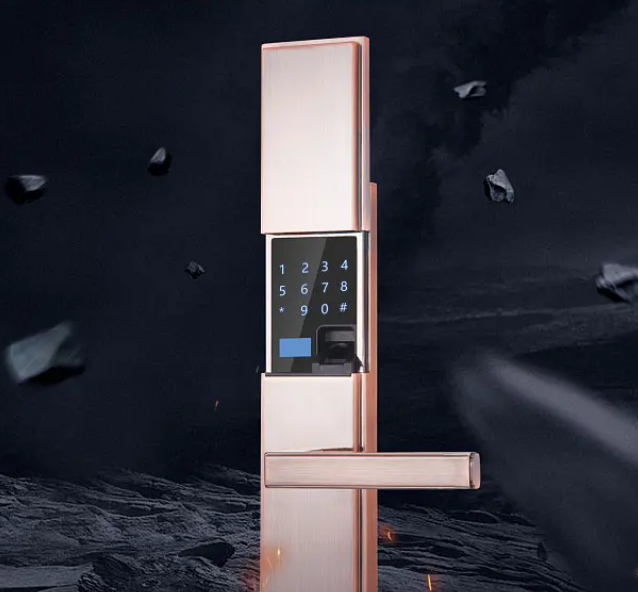

主要用于密码锁内:

I2C 可设置数字滤波,增强 I2C 抗干扰性能

程序下载和仿真 支持 ISP 和 IAP

万代触摸芯片支持在线仿真功能

低功耗 STOP 模式,电流<6uA

IDLE 模式,电流<13uA

低速运行模式,电流<20uA

封装类型:NSOP-16
