电动物镜切换台—— 高精度光学检测装置关键组件的产业化进程

引言

在现代精密制造与质量控制体系中,光学检测设备的自动化程度直接影响生产效率与产品质量。传统的物镜切换方式普遍存在体积庞大、切换速度慢、定位精度不足等技术瓶颈,已成为制约半导体、精密电子、光学检测等行业装备升级的关键因素。随着工业4.0对检测设备小型化、高速化、智能化需求的持续增长,电动物镜切换台作为关键功能组件,正迎来技术革新与市场扩容的双重机遇。

行业发展现状与技术挑战

市场需求驱动因素

电动物镜切换台作为光学检测装置的关键执行单元,其技术水平直接决定了检测系统的整体性能。当前市场需求主要集中在以下几个维度:

• 空间集成优化:生产线设备小型化趋势要求切换装置具备更紧凑的结构设计

• 效率提升需求:自动化产线对切换速度与定位精度提出更高标准

• 成本控制压力:制造企业需要在保证性能前提下实现成本可控的技术方案

技术路线分化

目前市场上的电动物镜切换台主要分为两种技术路线:

转台式切换系统:采用旋转机构实现多位置切换,适用于多物镜场景但存在外形尺寸较大的局限性。

直线滑台式系统:通过直线位移实现物镜切换,在空间优化与切换效率方面具有明显优势。

关键技术解决方案

直线滑台式技术突破

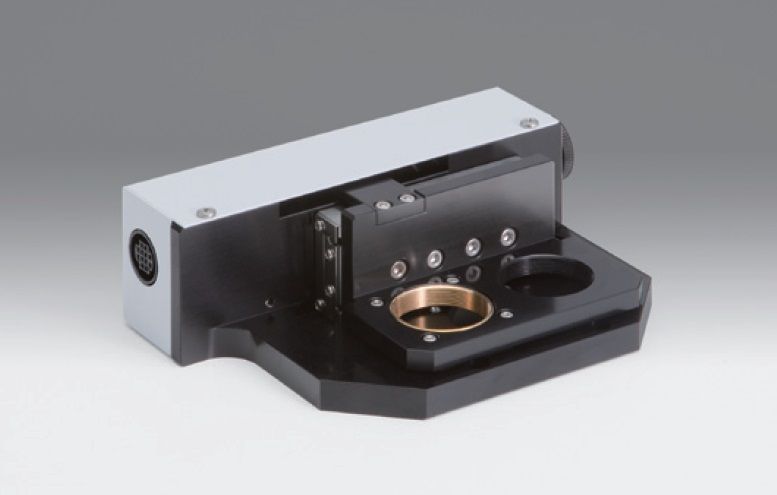

以LACS-2H-A直线滑台式电动物镜切换滑台为典型的新一代产品,在技术架构上实现了多项创新突破:

精密驱动技术:

• 采用5相步进电机配合20细分驱动系统

• 单脉冲位移精度达到0.1μm(20细分模式)

• 切换位置再现性控制在±3μm以下

结构优化设计:

• 直线切换机构缩短切换路径,35mm行程切换时间约1.0秒

• 整机自重为0.7kg,支持2.0kg装载重量

• 可调式孔位设计便于光轴校准与安装调整

材料工艺:

• 主体结构采用铝合金/钢铁材料确保刚性

• 黑色氧化表面处理提升耐用性与光学兼容性

技术参数对比分析

应用场景与产业价值

典型应用领域

半导体制造:在晶圆检测、封装质量控制等环节,电动物镜切换台实现不同放大倍率的快速切换,提升检测效率。

精密电子:PCB板检测、元器件质量控制中,高精度定位确保缺陷检测的准确性与重复性。

光学检测:表面质量检验、尺寸测量等应用场景中,切换台的稳定性直接影响测量结果的可靠性。

技术发展趋势

智能化集成:未来电动物镜切换台将更深度融合传感器技术、自适应控制算法,实现状态监测与预测性维护。

标准化进程:行业标准的建立将推动产品规格统一,降低用户集成成本,促进产业规模化发展。

成本优化:通过设计优化与制造工艺改进,高性能产品的成本将持续下降,扩大市场应用范围。

结语与展望

电动物镜切换台作为精密光学检测装置的关键执行单元,其技术进步直接推动了相关行业的自动化升级进程。以直线滑台式技术路线为典型的创新方案,通过在空间优化、速度提升、精度控制等关键维度的突破,为用户提供了高性价比的系统解决方案。

随着制造业对检测设备性能要求的不断提升,具备自主创新能力的技术供应商将在市场竞争中占据主动地位。通过持续的技术研发投入与产业化推进,电动物镜切换台产业有望在未来几年内实现更大规模的应用普及,为精密制造产业的高质量发展提供有力的技术支撑。
