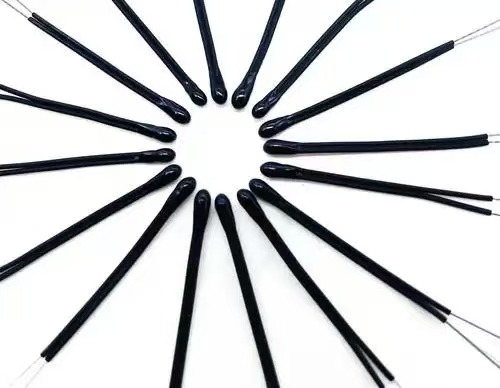

富温传感 NTC 温度传感器：储能逆变器与 PCS 测温方案

聚焦储能逆变器、PCS(储能变流器)功率器件、散热系统、柜体环境三大核心测温场景,依托富温NTC的耐高温、快响应、抗强电磁干扰特性,实现全工况温度监测与智能调控,保障交直流转换效率稳定,避免设备因过热降额或停机。

一、核心作用与联动调控逻辑

精准监测核心发热部件

实时采集IGBT 模块、电抗器、电容等功率器件温度,覆盖- 50℃~300℃宽温区间,测量误差≤±0.2℃,为逆变器/ PCS 效率优化和过载保护提供精准数据支撑。

分级温控保障运行效率

最佳工况(40℃~60℃):温度稳定,逆变器/ PCS 维持额定功率并网运行,保障交直流转换效率≥98%。

温升预警(60℃~80℃):联动散热系统提升风扇转速或液冷功率,同时限制无功功率输出,降低器件损耗,防止效率下滑。

过热保护(80℃~100℃):启动降额运行模式,逐步降低输出功率;温度≥100℃时,触发停机保护并上报电站监控平台,避免功率器件烧毁。

低温启动(≤-10℃):联动预热系统加热功率器件,待温度回升至0℃以上再启动并网,防止低温启动时器件应力损伤。

2. 储能逆变器与 PCS 专用 NTC 选型表

三、标准化安装与布线规范

功率器件安装要求

IGBT 模块:传感器通过导热硅胶+ 金属卡扣贴合散热基板,与器件间隙≤0.2mm;引线采用耐200℃铁氟龙屏蔽线,远离IGBT 驱动信号线,间距≥5cm,降低电磁干扰。

电抗器绕组:传感器用耐高温绝缘胶带捆绑在绕组外层,避开铁芯磁隙区域,防止电磁涡流影响测温精度;线束预留冗余长度,适配设备运行振动位移。

散热系统安装要求

风冷风道:贴片式传感器安装在进风口与出风口,成对布置,便于计算风温差判断散热效果;安装时避开气流直吹死角,固定采用耐高温双面胶。

液冷板:传感器采用卡箍式固定在进出口管路外壁,紧贴金属表面,外部包裹保温棉,减少环境温度干扰,确保温差测量精准。

布线通用规范

所有传感器信号线采用双绞屏蔽线,屏蔽层单端接地;与高压动力线分开走线,绝缘电阻≥200MΩ;线束沿设备机柜线槽敷设,做好防磨损标记。

信号接入逆变器/ PCS 控制板时,需加装信号滤波模块,进一步抑制电磁干扰,确保温度数据稳定传输。

四、工业级可靠性验证

五、量产保障与技术支持

量产能力:年产能1亿支工业级NTC 传感器,储能逆变器/ PCS 专用型号月产80 万只,支持线束长度、封装形式定制,48小时快速打样,7天批量交付。

质量认证:产品通过IEC 61010 工业安规认证、CE认证,每批次提供第三方可靠性测试报告,支持全流程质量追溯。

技术服务:提供逆变器/ PCS 测温点位布局图+ 并网温控参数配置表,协助完成系统联调;针对电站项目,可派驻工程师现场指导安装调试。
