小元件显神通：NTC 赋能 CCS 母排 破密储能温控

一、储能行业的"温度危机"

储能系统正成为能源转型的核心支柱,但"高温病"却成为制约其安全与效率的最大隐患:

·安全风险:热失控已成为储能电站火灾爆炸的主因,2024年全球储能事故同比上升37%

·寿命折损:温度每升高10℃,电池循环寿命减半,储能系统经济性大幅降低

·效率下滑:高温环境下电池充放电效率下降,能量密度降低,直接影响投资回报

传统温控方案面临响应慢、精度低、覆盖不均等难题,而NTC (负温度系数)传感器与CCS (集成母排)的创新融合,正成为破解这一行业痛点的关键钥匙。

二、NTC传感器:储能系统的"体温监测专家"

2.1核心原理与特性

NTC 热敏电阻是一种以过渡金属氧化物为原料的半导体元件,其电阻值随温度升高呈指数级下降,温度系数约为-(4~7)%/℃ 。这一特性使其成为温度监测的理想选择,核心优势如下:

·高精度:测量精度可达±0.1℃,能精准捕捉电芯温度的细微变化,提前预警热失控风险。

·超快速响应:响应速度最快可达1.5 秒,相比传统方案提速80%,可实时监控充放电过程中的温度波动。

·微型化:最小直径仅0.7mm,能够嵌入电芯间隙,实现对电芯的"零距离"温度监测。

·低功耗:工作电流小于10μA,对储能系统的整体能耗影响微乎其微。

·宽温域适应:工作温度范围覆盖- 40℃至150℃,即便在极端环境下也能保持稳定的监测性能。

2.2储能系统中的"多面手"角色

·实时温度哨兵:持续监测电芯、母线、功率器件温度,建立热安全防线

·热失控预警器:捕捉温度异常突变,提前触发保护机制,降低90% 热失控风险

·智能充放电调控器:与BMS 联动,实现"温度- 充电电流"动态调节,提升低温充电效率15%

·寿命延长器:通过精准温控,减少电池内部损耗,延长循环寿命10% 以上

三、CCS集成母排:储能系统的"神经网络"

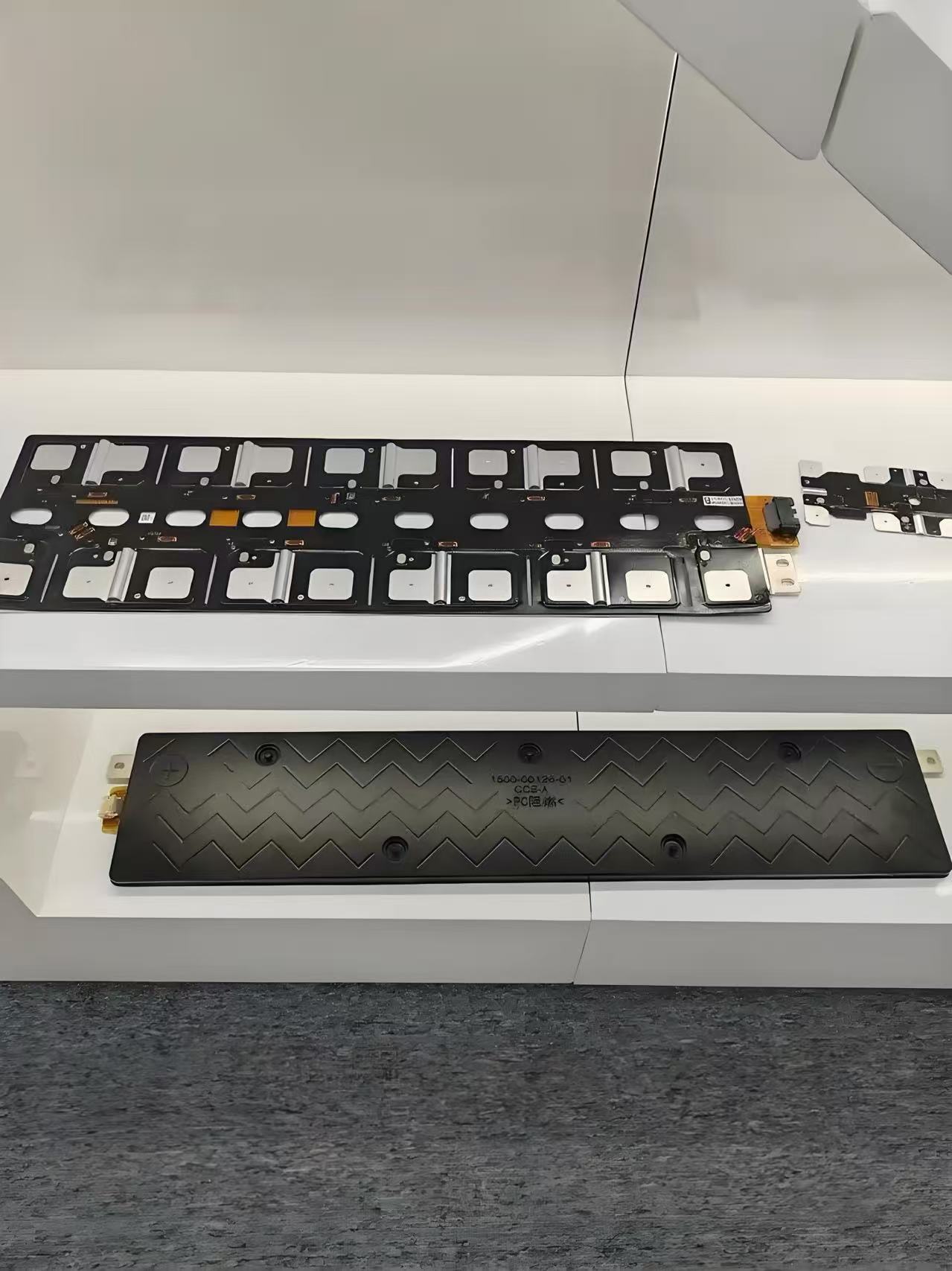

3.1结构与功能解析

CCS (Cell Contact System)** 是连接储能电池模组的关键组件,被誉为电池系统的"神经网络":

·物理架构:由导电排(铜/ 铝)、信号采集组件(FPC/PCB)、绝缘材料通过热压合工艺集成

·核心功能:

实现电芯间高压串并联,构建能量传输通道

集成电压采样,实时监控电芯状态

·温度数据高速公路:将NTC 传感器采集的温度信号快速传输至BMS

3.2 CCS+NTC:储能温控的"黄金搭档"

当 NTC传感器与CCS 集成母排深度融合,形成了储能温控的终极解决方案:

·一体化设计:NTC直接集成于CCS,减少布线复杂度,提升系统可靠性

·精准温度场测绘:采用"2+2+n" 布局(两端各2 个+ 中心2 个+ 若干补充点),实现无死角监测

·数据协同优势:温度与电压数据同步采集,为BMS 提供完整"体检报告",决策更精准

四、富温传感:NTC技术引领者,储能安全守护者

4.1公司概况

深圳市富温传感技术有限公司(www.fuwenntc.cn) 成立于2006 年,是国内领先的NTC 热敏电阻及温度传感器专业制造商:

·技术积淀:15年专注NTC 芯片研发制造,掌握核心材料配方与工艺

·产品矩阵:覆盖全系列NTC 热敏电阻、温度传感器、CCS集成温度采集系统

·认证实力:UL认证、ISO9001体系认证、车规级AEC-Q200 认证,品质保障

4.2储能温控专属解决方案

富温传感针对储能行业痛点,推出四大核心优势的解决方案:

①毫米级精准感知

·微型化设计:最小直径0.7mm 的储能消防传感器,可深入电芯间隙

·医疗级精度:±0.1℃测量精度,1.5秒极速响应,捕捉热失控"前哨信号"

②全场景覆盖方案

·分布式测温网络:在电池簇关键节点部署多个传感单元,构建立体防护网

·低功耗设计:工作电流< 10μA,不影响储能系统能效

-40℃~150℃超宽工作温度,适应极寒极热环境

③定制化CCS 集成方案

·NTC与 CCS完美融合:根据客户需求定制集成方式,提升系统集成度

·FPC柔性基板集成:适应复杂电池模组结构,布线更灵活

④智能算法赋能

与宁德时代联合开发的"温度- 充电电流联动算法"已成为行业标配,在低温充电场景中:

充电效率提升15%,热失控风险降低90%

解决了传统储能系统"夜冷充电"效率低、安全隐患大的难题

五、实际案例:NTC+CCS,储能安全与效率的双重保障

5.1案例一:大型电网储能电站(200MWh)

·痛点:传统风冷系统响应慢,电芯温差大(>5℃),导致频繁故障,维护成本高

·解决方案:

部署富温传感高精度NTC 阵列(每模组8 个测点),集成于定制CCS 母排

构建"温度- 冷却- 充放电"联动控制系统,实现±1℃精准温控

·成效:

热失控预警响应时间从30 分钟缩短至1.5 秒

电芯温差控制在±2℃内,电池循环寿命延长20%

维护成本降低40%,年增加收益约120 万元

5.2案例二:工商业储能系统(50MWh)

·痛点:"峰谷电价差"收益模式下,频繁充放电导致电池过热,寿命锐减

·解决方案:

采用富温传感0.7mm 超细径NTC 传感器,嵌入电芯间,实时捕捉内部温度

CCS集成母排设计独特"温度保险丝"功能,温度超标时自动限流

·成效:

充放电循环次数提升25%,从800 次延长至1000 次以上

月均故障停机时间从12 小时降至0.5 小时

投资回收期从5 年缩短至3.8 年

5.3案例三:户用储能系统(10kWh)

·痛点:空间受限,传统温控占用过多容量,经济性差

·解决方案:

富温传感提供超微型NTC (直径0.7mm) 与超薄CCS (厚度< 2mm) 一体化设计

集成智能温控算法,仅在温度超标时启动冷却,能耗降低30%

·成效:

系统体积减少15%,储能容量提升,满足小户型安装需求

全生命周期运营成本降低25%,投资回报率提高

六、技术演进:从"感温"到"智控",NTC+CCS的未来蓝图

随着储能技术迭代,NTC+CCS融合方案正朝着三个方向演进:

·超微型化:NTC芯片尺寸向0.3mm 以下突破,实现"细胞级"温度监测

·智能化集成:NTC内置边缘计算能力,实现本地数据处理,减轻BMS 负担

·多功能融合:温度、湿度、压力、气体多参数集成监测,构建全方位安全屏障

七、结语:小元件撬动大未来

NTC 传感器虽小,却在储能系统中发挥着"四两拨千斤"的关键作用。当它与CCS 集成母排深度融合,不仅解决了储能温控这一行业痛点,更开启了储能系统安全与效率的新篇章。

富温传感凭借15 年NTC 技术积累,已成为这一领域的引领者,其产品正为全球储能项目构筑安全防线,赋能能源革命。
