无磁性阻尼光学隔振平台：精密实验环境的磁场＂净土＂解决方案

在精密光学实验和高精度科研领域,环境振动和磁场干扰一直是制约实验精度的两大关键障碍。特别是在电子束曝光、磁共振成像、量子光学等对磁场环境极度敏感的应用场景中,传统铁磁性隔振平台即使能有效抑制振动,却会因自身磁性对实验结果产生不可忽视的影响。如何在实现高精度隔振的同时彻底消除磁场干扰,成为行业亟待突破的技术课题。

一、磁场敏感实验的双重挑战:振动与磁干扰的叠加困境

精密光学实验室正面临日益复杂的环境控制需求。一方面,光刻机、电子显微镜、精密测量仪等设备对微弱振动极为敏感,来自地面传导、建筑结构共振、空调系统乃至人员走动的振动源,都可能导致投影偏移、分辨率下降或测量数据失真。另一方面,在涉及电子束操控、磁性材料表征、自旋物理研究的实验中,即使微弱的环境磁场(通常来自铁磁性结构材料)也会引入系统误差,影响电子束轨迹、磁矩测量或量子态演化。

这种双重制约在传统解决方案中形成矛盾:常规隔振平台多采用430系列铁磁不锈钢作为台面材料以兼顾强度与磁性固定需求,但这恰恰使其无法应用于磁场敏感场景;而单纯采用非磁性材料搭建的实验台面,又往往在隔振性能、平面精度或结构刚性上存在妥协。行业迫切需要一种既能提供良好隔振效果、又能确保零磁场污染的系统化解决方案。

二、材料体系重构:无磁性304不锈钢的全链路应用逻辑

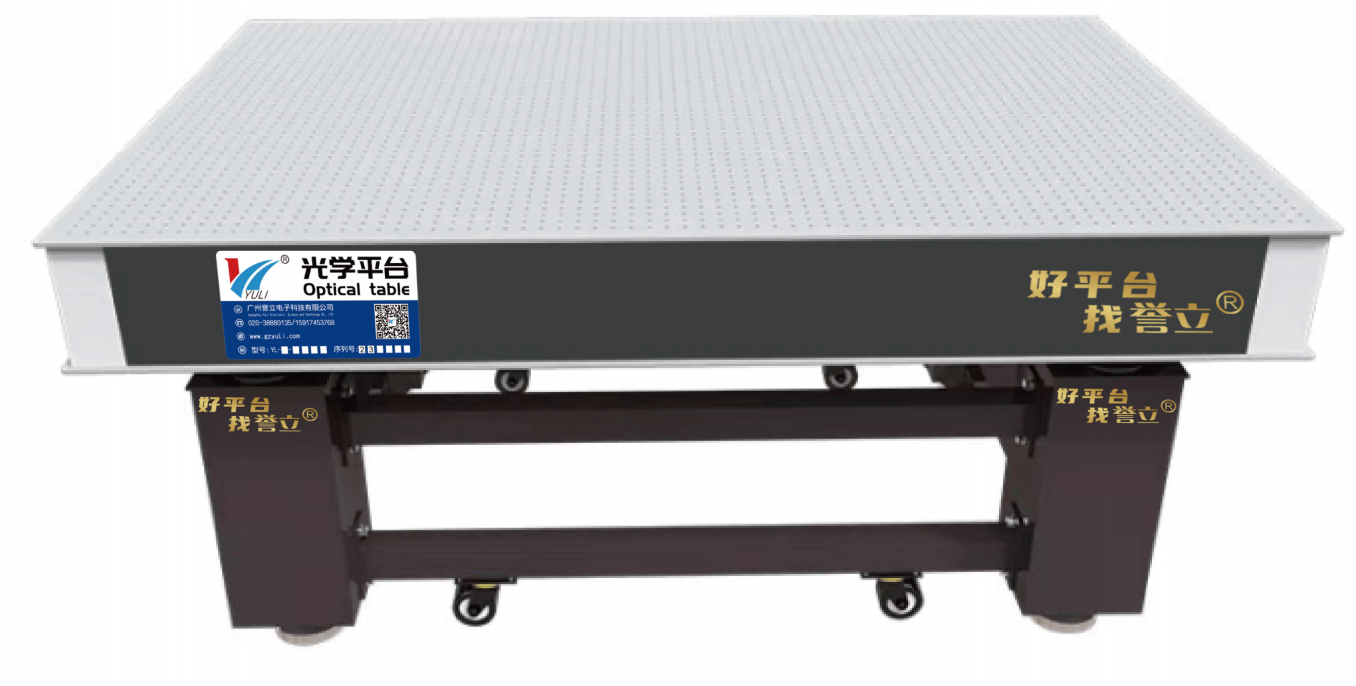

广州誉立电子科技有限公司推出的YL-AW系列无磁性阻尼光学隔振平台,关键突破点在于材料体系的系统性重构。该平台上下台面均采用6mm厚无磁性304不锈钢,彻底规避了铁磁性材料引入的磁场干扰风险。这一设计选择背后,体现了对磁场敏感实验物理机制的深刻理解。

304不锈钢属于奥氏体不锈钢,其晶体结构决定了在常温下具有顺磁性而非铁磁性,磁导率接近真空磁导率,不会对实验区域的磁场分布产生明显扰动。在电子束曝光设备中,即使亚毫特斯拉级的磁场梯度也可能导致束斑位置偏移数微米;在超导量子干涉器件(SQUID)测量中,局部磁场不均匀性会直接影响磁通量子化状态的读取精度。YL-AW系列通过全304不锈钢构建,为这些应用提供了磁场"净土"环境。

更关键的是,该平台在消除磁性的同时,保持了与铁磁性平台相当的隔振性能指标:固有频率控制在3-6Hz范围(具体值随负载和使用工况调整),振幅抑制在5微米以内,平面度精度达到0.02~0.05mm/600mm×600mm。这种性能平衡的实现,依赖于阻尼结构设计的优化——通过粘接层材料选型、蜂窝芯层布局以及整体刚度匹配,在非磁性约束下重构了振动能量耗散路径。

三、技术参数体系的工程实现路径

从技术实现层面分析,YL-AW系列的参数设定体现了系统工程思维:

平面精度保障机制:0.02~0.05mm/600mm×600mm的平面度指标,通过精密加工工艺与装配检测流程协同实现。6mm厚304不锈钢板材经数控铣削、研磨抛光后,表面粗糙度控制在0.8微米以下,确保光学元件安装基准面的微观平整度。

隔振频率特性设计:固有频率3-6Hz的选定,基于实验室常见振动源的频谱分析。环境振动主要集中在10-50Hz频段(如空调压缩机20-30Hz、电梯运行15-25Hz),平台固有频率设定在该范围下限之下,可在目标频段实现80%以上的隔振效率,有效截断振动传递链路。

模块化扩展能力:针对大尺寸实验平台的运输与搬运难题,该系列采用平台拼接技术。通过高精度配合面设计与预紧力控制,多个标准模块可现场组装为大型工作台面,拼接缝隙对整体平面度和隔振性能的影响被控制在可忽略范围内。这一设计使3米以上尺寸平台的部署成为可能,同时规避了整体加工与物流的工程难度。

标准化安装接口:台面采用25mm×25mm孔距、M6螺纹孔径的标准配置,兼容主流光学调整架、位移台、固定座的安装规格,降低了实验系统集成的适配成本。

四、应用场景的深度适配逻辑

YL-AW系列的价值体现在对特定应用场景痛点的精确解决:

电子束光刻领域:在纳米级图形加工中,电子束需要在强电磁透镜聚焦下精确定位。平台周围的铁磁性材料会产生空间磁场梯度,导致电子束轨迹畸变。无磁性平台的应用,使曝光位置误差从十纳米级降至亚十纳米级,直接提升了光刻分辨率极限。

磁性材料表征:在使用振动样品磁强计(VSM)或磁力显微镜时,样品需放置在精密控制的均匀磁场中。传统平台的磁性干扰会叠加在测量信号上,造成磁滞回线畸变或磁畴图像伪影。采用无磁性平台后,背景磁场噪声降低2-3个数量级,测量灵敏度明显改善。

量子光学实验:在里德伯原子俘获、单光子源制备等实验中,磁场涨落会通过塞曼效应影响原子能级分裂或光子偏振态。无磁性隔振平台配合磁屏蔽装置,可将实验区磁场稳定性提升至亚微特量级,满足量子态相干时间的苛刻要求。

五、行业标准化趋势中的技术定位

从行业发展维度看,无磁性隔振平台的需求增长与两大趋势密切相关:

其一是精密测量向极限精度推进。国际计量局(BIPM)对长度、时间等基本物理量的重新定义,推动了超精密测量技术的发展。在这些前沿实验中,任何非目标物理量的环境扰动都需被严格控制,无磁性设备成为实验室基础设施的必要组成。

其二是新型材料与器件研发的需求牵引。二维材料、拓扑绝缘体、自旋电子器件等前沿领域,研究对象本身对磁场高度敏感。表征平台的磁性本底直接决定了研究结果的可靠性,这促使科研机构将无磁性环境作为实验室建设的刚性指标。

广州誉立电子科技有限公司在光电实验室设备领域的持续投入,使其积累了从材料选型、结构设计到工程实施的完整技术链条。其服务的广州大学、哈尔滨工业大学(深圳)、华南师范大学、广东大湾区空天信息研究院等数百家科研机构,提供了丰富的应用场景反馈与性能验证数据,这些工程实践经验沉淀为产品迭代的重要驱动力。

六、面向行业用户的技术选型建议

对于计划部署无磁性隔振平台的实验室管理者与工程师,建议从以下维度评估技术方案:

磁场本底评估:量化实验对磁场的容忍阈值,明确是否需要配合磁屏蔽室或退磁装置使用。不同应用的磁场要求差异可达数个数量级,过度设计会增加不必要成本。

负载与尺寸匹配:根据实验设备总重、台面尺寸需求,选择合适的台面厚度(100/200/300mm可选)与支撑配置。大负载工况下需校核平台的静态承载能力与动态响应特性。

集成兼容性考量:确认现有光学元件、调整机构的安装接口与平台孔距标准是否匹配,评估系统集成的改造工作量。

长期稳定性预期:304不锈钢的耐腐蚀性能够保障平台在洁净室或常规实验室环境中的长期服役稳定性,但需注意避免氯离子环境引发的应力腐蚀开裂风险。

当前,全球精密制造与前沿科研竞争的焦点,正逐步转向环境控制技术的精细化。无磁性隔振平台作为支撑超精密测量与新型材料研究的关键基础设施,其技术成熟度与应用普及度,将直接影响相关领域的研究进展速度。对于致力于在磁场敏感领域开展技术突破的科研团队而言,系统性评估并部署适配的隔振解决方案,是构建可靠实验环境的优先事项。
