推拉力测试机在半导体测试中的应用与使用方法详解

在全球半导体产业加速向高精度、高可靠性方向演进的背景下，推拉力测试机作为保障芯片封装质量的核心设备，正以技术创新驱动行业升级。力标精密设备（深圳）有限公司凭借自主研发的多功能推拉力测试机系列，在半导体测试领域树立了技术标杆，其设备已广泛应用于晶圆级封装、功率器件测试、5G光模块验证等关键场景，为行业提供从研发到量产的全流程解决方案。

一、半导体测试中的核心挑战与推拉力测试机的价值

半导体封装环节的可靠性直接决定芯片性能与寿命。随着先进封装技术（如Flip-Chip、3D封装）的普及，键合点尺寸微缩至微米级，焊球直径从0.3mm降至0.1mm以下，传统测试方法难以满足高精度需求。推拉力测试机通过模拟芯片在实际应用中的机械应力环境，可精准量化键合强度、焊点粘接力等关键参数，为工艺优化提供数据支撑。

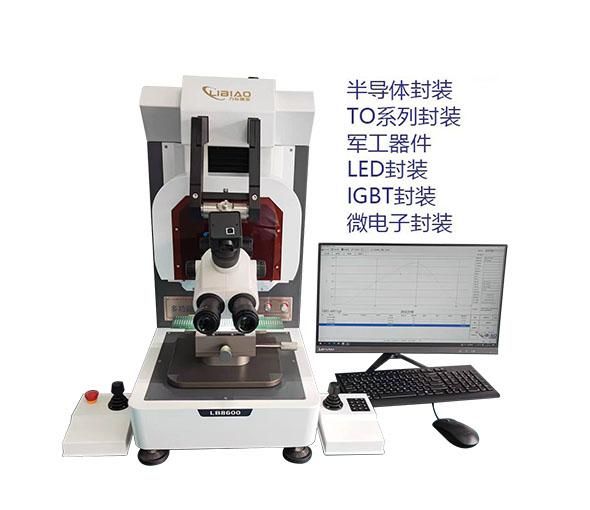

力标精密的LB-8600型号设备采用五轴定位控制系统，XY轴行程达200×200mm（配真空平台），Z轴行程80mm，配合0.1μm级高精度光栅尺，可实现微米级定位精度。其动态测试模块支持0-100kg推力与0-20kg拉力测试，综合精度达±0.25%，完美适配QFN、BGA、CSP等主流封装形式的测试需求。

二、半导体测试典型应用场景解析

1.晶圆级键合强度验证

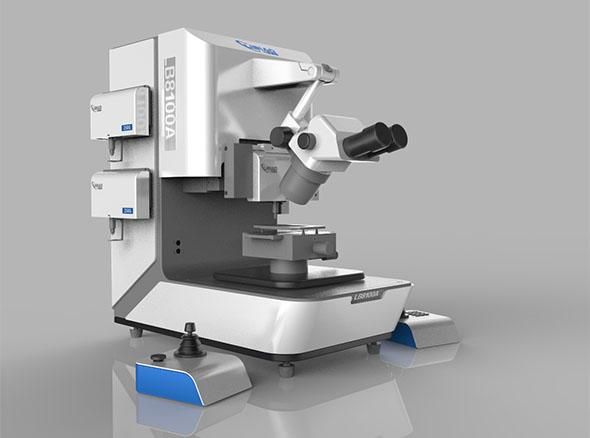

在晶圆级封装（WLP）中，金球键合是芯片与基板连接的核心工艺。力标设备通过金球推力测试模块，可对单个键合点施加垂直推力，实时监测力值-位移曲线。某客户案例显示，使用LB-8100A设备测试0.2mm直径金球时，设备可捕捉到0.01N级的力值波动，帮助客户将键合良率从92%提升至99.5%。

2.功率器件焊点可靠性评估

IGBT模块作为新能源汽车电控系统的核心部件，其铝线键合强度直接影响器件寿命。力标设备搭载的粗铝线拉力测试模块，采用技术自动匹配量程，可对直径0.5-2mm的铝线进行拉力测试。测试数据显示，设备在0.5mm/s加载速度下，可稳定获取铝线断裂时的峰值拉力，数据重复性误差小于1%。

3. 5G光模块封装验证

5G光模块对封装气密性与机械稳定性要求极高。力标LB-8500L设备通过360°旋转测试平台，可对TO封装器件进行多角度剪切力测试。某光通信企业采用该设备后，将封装失效率从0.3%降至0.05%，显著提升产品市场竞争力。

三、标准化操作流程：从设备准备到数据分析

1.设备初始化与模块配置

-硬件检查：确认设备外观无损伤，推刀、夹具等关键部件完成校准（校准周期建议每500次测试或每月一次）。

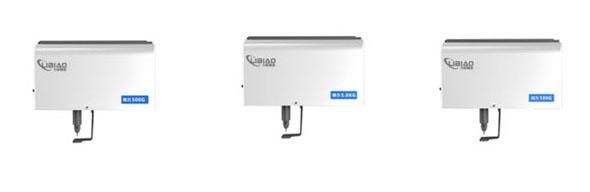

-模块安装：将半导体专用测试模块插入设备卡槽，系统自动识别量程参数（如LB-8600H支持0-100kg推力量程切换）。

-环境校准：调节压缩空气压力至0.4-0.6MPa，确保推刀着陆速度可调（0.1-10mm/s）。

2.测试参数设置

-方法选择：根据测试类型（推力/拉力）选择对应模式，支持晶片推力、金线拉力、BGA矩阵推力等12种标准测试方法。

-参数输入：在软件界面设置测试速度（建议晶圆级测试采用0.2mm/s）、目标力值（如金球推力测试通常设为50gf）、剪切高度（纳米级可调）等关键参数。

-安全限位：设置独立安全高度（防止推刀碰撞样品）与限速功能（拉力测试建议限速2mm/s）。

3.样品测试与数据采集

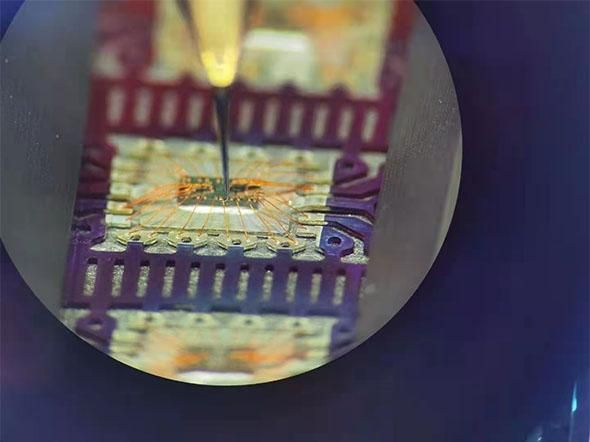

-样品固定：使用真空吸盘或机械夹具固定样品，确保键合点位于推刀正下方（显微镜辅助定位误差≤5μm）。

-动态测试：启动测试后，设备自动记录力值-位移曲线，并在样品失效时立即停止加载。LB-8100A型号设备数据采集频率达10kHz，可捕捉微秒级力值变化。

-失效分析：测试完成后，系统自动生成包含最大力值、断裂位移、能量吸收等参数的报告，并支持导出CSV格式数据供进一步分析。

四、技术创新驱动行业升级

力标精密持续投入研发，在推拉力测试机领域实现多项技术突破：

-智能工位切换：LB-8600型号设备支持6个测试工位自动旋转，换模时间从10分钟缩短至3秒，大幅提升测试效率。

- AI数据分析：搭载力标自主研发的High-Rate测控系统，通过机器学习算法自动识别测试曲线异常点，将失效分析时间缩短70%。

-模块化设计：设备支持传感器、推刀等部件热插拔，用户可根据测试需求快速更换模块（如从金线拉力测试切换至芯片剪切力测试仅需2分钟）。

五、行业前景与力标布局

据市场研究机构预测，2025-2031年全球推拉力测试机市场将以5.3%的年复合增长率扩张，半导体领域需求占比将超40%。力标精密已形成覆盖研发、生产、服务的完整产业链，其设备通过ISO 9001质量管理体系认证，并出口至欧美、东南亚等地区，服务客户包括全球TOP10半导体封装企业中的6家。

未来，力标将持续深化在微纳尺度测试、低温环境模拟等前沿领域的技术储备，推出支持10μm级键合点测试的新一代设备，助力半导体产业向更高精度、更高可靠性迈进。正如力标精密总经理所言：“我们的使命是通过技术创新，为每一颗芯片的可靠性保驾护航。”在这条追求极致的道路上，力标正以硬核实力书写中国精密测试设备的新篇章。
