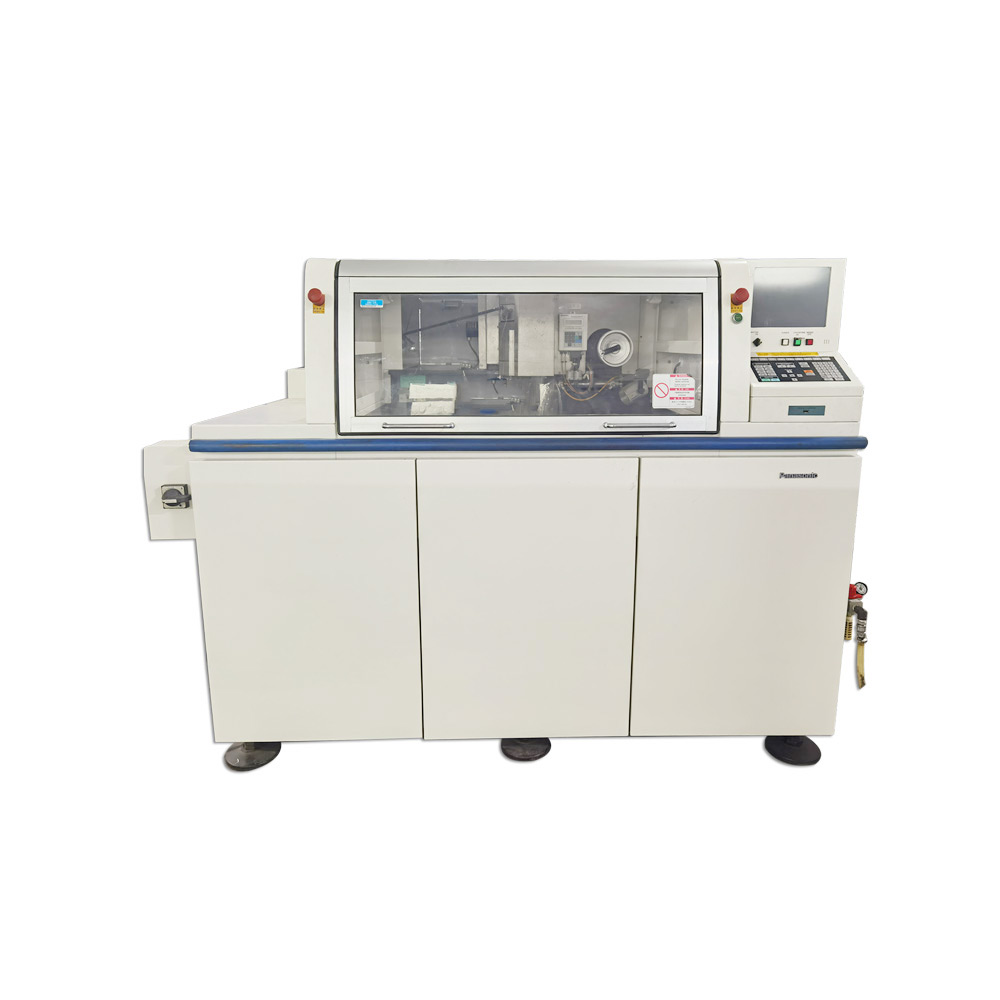

全自动插件机工作原理全解析

在电子制造的精密世界里,全自动插件机堪称 “隐形工匠”,它以微米级精度和毫秒级速度,将数以千计的电子元器件准确嵌入电路板。这台高效设备究竟如何实现 “智能装配”?让我们深入其工作原理,一探究竟。

全自动插件机的运作基于一套精密的协同系统,主要由送料、机械执行、视觉识别和控制系统四大模块构成。送料系统作为 “粮草官”,通过振动盘、供料器等装置,将电阻、电容等电子元器件有序排列并输送至取料位置,确保 “弹药” 供应不断线。机械执行机构则如同灵活的 “机械手”,其搭载的插件头配备真空吸嘴或夹爪,能够准确抓取元器件,并在空间中快速移动,完成从取料到插装的一系列动作。

视觉识别系统堪称插件机的 “火眼金睛”。它通过工业相机对元器件和电路板进行实时图像采集,运用图像识别算法,准确定位元器件的形状、尺寸和电路板的插装孔位,即使面对微小的贴片元件,也能实现误差不超过0.01 毫米的高精度定位。而控制系统则是整个设备的 “智慧大脑”,它将工程师编写的程序转化为控制指令,协调送料、机械运动和视觉识别系统之间的配合,确保每个动作都严格按照预设路径和参数执行。

在实际工作中,各系统环环相扣:送料系统启动后,元器件依次抵达取料位;机械执行机构在视觉识别系统的引导下抓取元件,并通过精密的伺服电机控制,将元器件垂直插入电路板的对应孔位;完成插装后,控制系统会根据预设流程,指挥机械手臂返回取料位,开启下一轮作业。整个过程一气呵成,每分钟可完成数百次插件动作,效率远超人工操作。

正是这些精密系统的协同运作,让全自动插件机成为电子制造业的效率担当。随着技术不断升级,其工作原理也在持续优化,为电子产品的高效生产和品质提升注入源源不断的动力。
