ETP液压刀柄选型技术说明

ETP液压刀柄选型技术说明

型号体系概览

本系列包含以下型号:

金属切削加工型

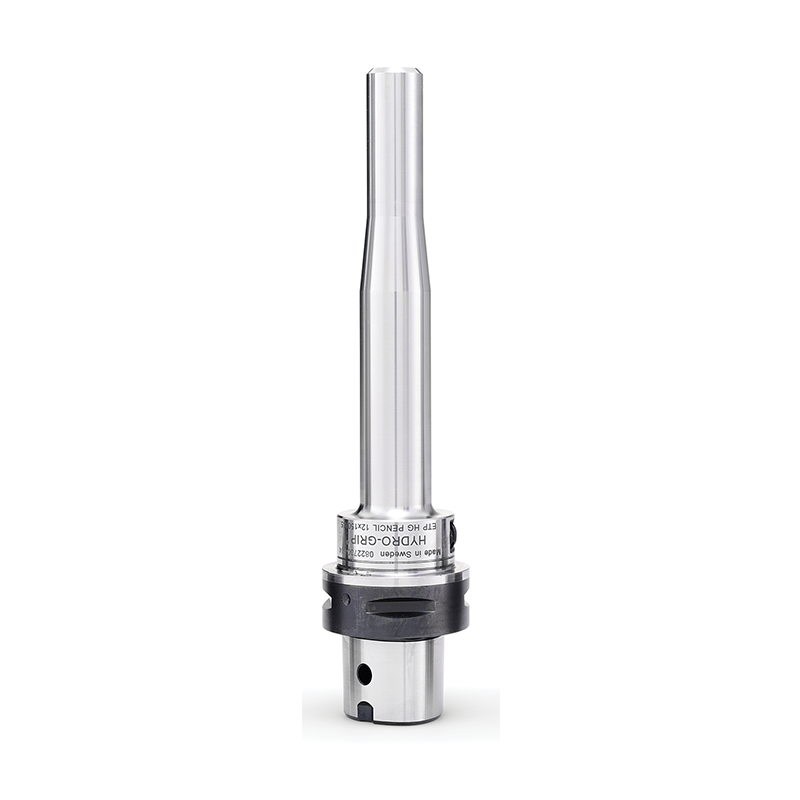

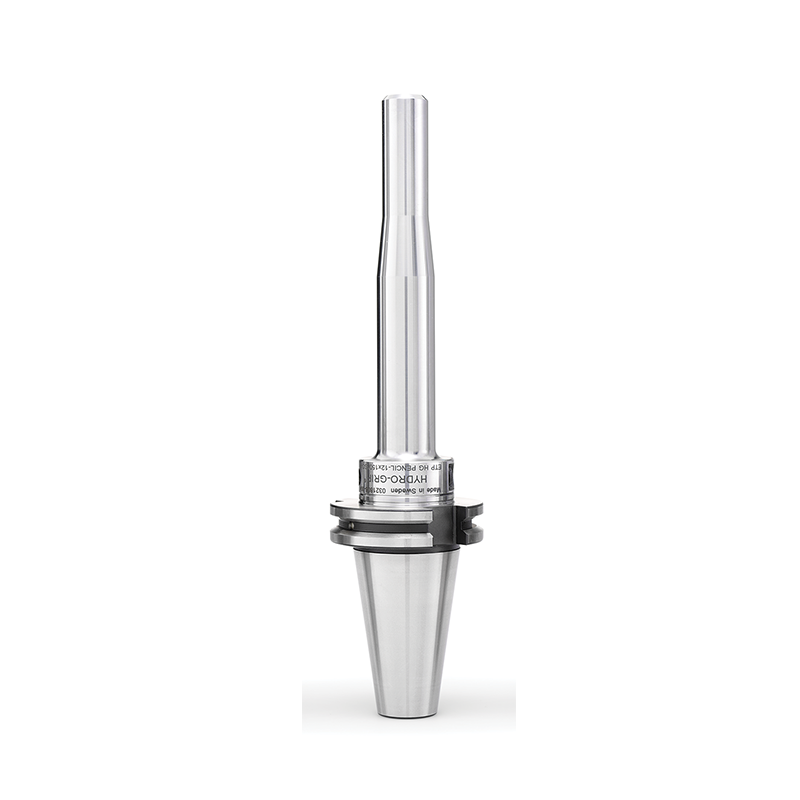

• ETP HYDRO-GRIP® 液压刀柄(细长型/笔形)

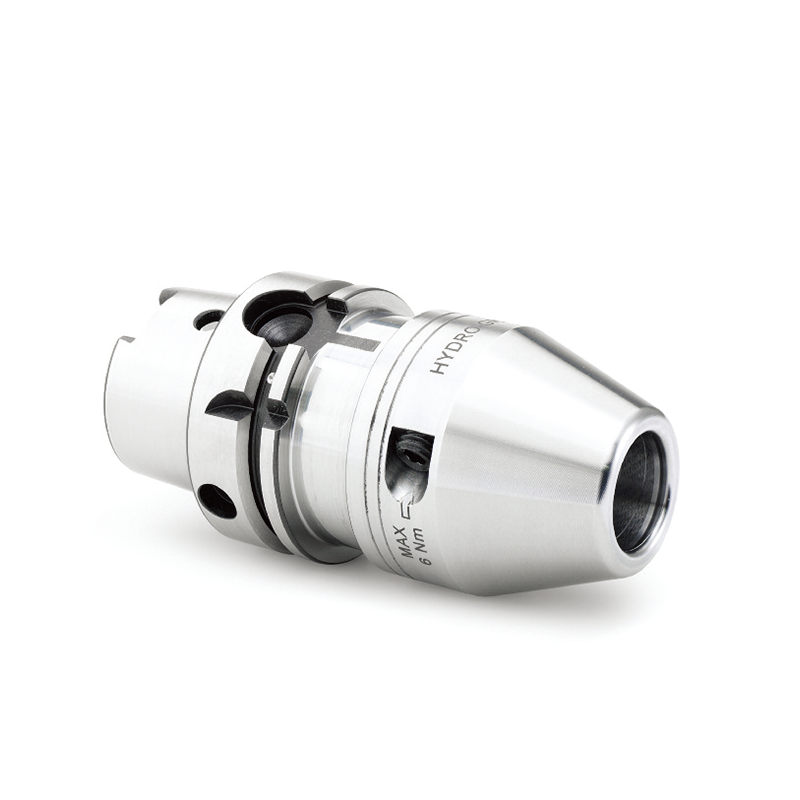

• ETP HYDRO-GRIP® 液压刀柄(重载切削型)

• ETP HYDRO-GRIP® 液压刀柄(磨刀机型)

该组产品定位为高精度金属切削刀具夹持系统,适配钻削至精加工全流程操作。

通用夹持增强型

• ETP ECOGRIP™ ER

该型号定位为ER筒夹液压升级方案,将传统机械锁紧转换为液压锁紧方式。

关键参数说明

夹紧力:液压系统施加于刀具柄部的径向压紧力,单位为N或kN,直接影响刀具夹持稳定性与加工精度。

适用刀柄直径:刀柄与夹持腔内径的配合尺寸范围,需满足公差要求方可实现有效夹紧。

液压工作压力:驱动夹紧机构所需的液压油压力,单位为bar或MPa。

|型号分类|夹紧力特性|适用场景|结构特征|
|---------|-----------|---------|---------|
| 细长型(笔形)|提供稳定夹紧力|深腔加工、复杂形状零件|笔型造型设计,解决干涉问题|
| 重载切削型|提供强大夹紧力|大进给量切削、高扭矩传递|加强型结构|
| 磨刀机型|适配磨削工况|刀具刃磨、精密修整|接口设计|
| ECOGRIP™ ER | 可调夹紧力|精度要求高的ER筒夹应用|液压锁紧替代机械锁紧|

注:具体参数值需根据刀具直径与加工工况通过技术计算确定,可参考随型号提供的选型计算文档。

安装适配逻辑

细长型液压刀柄:适用于深腔加工场景,可与数控加工中心、立式铣床配合使用;需确认机床主轴接口类型(如HSK、BT、CAT)与刀柄接口一致。

重载切削型液压刀柄:适用于大扭矩传递工况,可与卧式加工中心、强力铣床配合使用;需配合液压泵站提供工作压力。

磨刀机型液压刀柄:适用于刀具磨削设备,需配合磨刀机主轴接口安装;安装时需确认轴向定位基准。

ECOGRIP™ ER:可与现有ER筒夹座配合使用,将机械锁紧螺母替换为液压锁紧单元;适用于ER11至ER40标准规格(具体适配型号需核对产品技术数据表)。

通用要求:所有液压刀柄型号需连接液压泵(支持径向或轴向接口),安装时可对轮毂进行微调以提升装配同轴度;调整可传递扭矩时可通过改变安装压力实现。

资料支持路径

产品选型文档:覆盖ETP HYDRO-GRIP®系列全部型号(细长型、重载切削型、磨刀机型)及ETP ECOGRIP™ ER,提供适用刀柄直径范围与机床接口对照表,可下载[PDF格式]。

安装指导文档:包含液压泵连接方式(径向/轴向接口)、压力调节步骤、轮毂微调操作说明,适用于所有液压刀柄型号,可下载[PDF格式]。

定制化服务说明:针对特殊加工需求(如非标刀柄直径、特定主轴接口)的技术沟通流程与参数提交要求,适用于全系列产品,可通过以下方式获取:

• 邮箱:alita.liu@etp.se / carson.chen@etp.se / mandy.qiu@etp.se

• 电话:150 2665 3822 / 136 8186 3226 / 150 0195 2238

• 联系人:Carson Chen / Alita Liu / Mandy Qiu

应用案例:瑞典SANDVIK Coromant集团刀具系统定点采购案例(自1990年代初建立合作),说明液压刀柄在精密刀具制造中的应用验证,可下载[案例文档]。

企业资质证书:瑞典母公司ETP Transmission AB相关技术与资质证明文件,可下载[PDF格式]。
